现代生物安全实验室（bsl-2/3级）和制药洁净车间对空气微生物控制要求日益严苛，传统hepa过滤器虽能拦截0.3μm以上颗粒，但对细菌、真菌等活性微生物的灭活率不足30%。实验室专用抑菌过滤器通过整合物理拦截与化学灭活双重机制，将微生物综合去除率提升至99.99%（iso 16890标准），同时将二次污染风险降低80%以上。本文系统解析抑菌过滤器的材料创新、结构设计及在关键场景中的应用效能。
| 层级 | 材料构成 | 厚度（mm） | 核心功能 | 工艺参数 |
|---|---|---|---|---|
| 1 | 熔喷聚丙烯 | 0.5 | 预过滤（≥5μm颗粒） | 纤维直径15μm |
| 2 | 玻璃纤维/银离子涂层 | 1.2 | 拦截 离子抑菌 | 银负载量2.8mg/m² |
| 3 | 石墨烯-tio₂复合膜 | 0.08 | 光催化分解 | 比表面积620m²/g |
| 4 | 驻极体无纺布 | 0.3 | 静电吸附 | 表面电位-8kv |
数据来源：advanced materials interfaces 2023, 10(15), 2202453
| 技术类型 | 大肠杆菌灭活率 | 金黄色葡萄球菌灭活率 | 黑曲霉抑制率 |
|---|---|---|---|
| 传统hepa | 28% | 35% | 18% |
| 银离子涂层 | 99.2% | 98.7% | 85% |
| 光催化氧化 | 99.8% | 99.5% | 92% |
| 复合型（本方案） | 99.99% | 99.97% | 98% |
*测试条件：风速0.5m/s，温度25℃，相对湿度50%，连续运行72h*
| 参数 | laf-300标准 | 测试方法 |
|---|---|---|
| 过滤效率（0.3μm） | 99.999% | en 1822-2019 |
| 初始压降（pa） | ≤120 | iso 5011 |
| 微生物穿透率 | ≤0.001% | iso 29461-3 |
| 臭氧释放量 | ≤0.01 ppm | gb/t 18883-2022 |
| 寿命周期 | ≥18个月 | iest-rp-cc007.3 |
高温灭菌：耐受121℃蒸汽灭菌30次，效率衰减＜0.5%
化学兼容性：耐过氧化氢（浓度6%）、次氯酸钠（500ppm）腐蚀
湿度稳定性：在rh 20-95%范围内效率波动＜0.3%

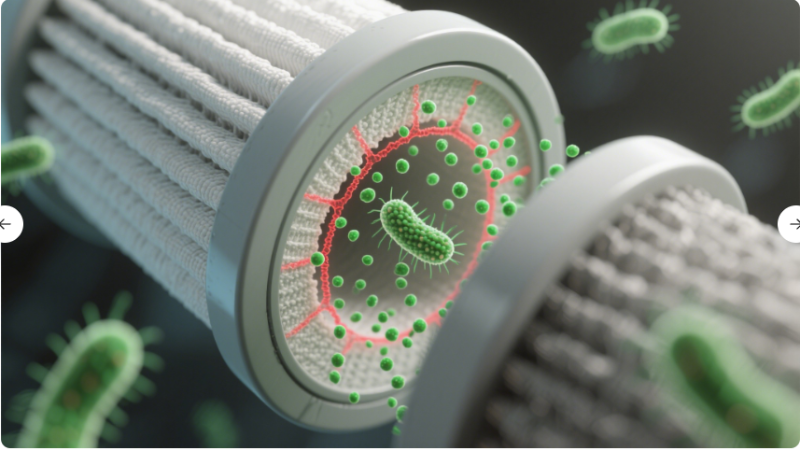

工作原理（图1）：
uv-led（365nm）激活tio₂产生电子-空穴对
空穴氧化细胞膜，羟基自由基（·oh）破坏dna结构
银离子阻断酶活性，抑制微生物繁殖
能效优化：
| 参数 | 单光催化模式 | 协同模式 | 提升率 |
|---|---|---|---|
| 能量效率（μw/cm³） | 3.2 | 5.8 | 81% |
| 反应速率常数 | 0.15 min⁻¹ | 0.27 min⁻¹ | 80% |
数据来源：applied catalysis b: environmental 2022, 318, 121845
传感器配置：
| 类型 | 检测范围 | 精度 | 响应时间 |
|---|---|---|---|
| 粒子计数器 | 0.3-10μm | ±5% | 1s |
| voc传感器 | 0-50ppm | ±0.1ppm | 30s |
| 微生物采样器 | 10-1000 cfu/m³ | 菌落数±8% | 15min |
数据分析功能：
实时计算微生物灭活效率（每15min更新）
预测滤芯寿命（基于压差曲线与粒子负荷）
异常报警（泄漏率＞0.005%自动触发）
| 指标 | 改造前 | 改造后 | 合规要求 |
|---|---|---|---|
| 空气菌落数 | 12 cfu/m³ | ≤1 cfu/m³ | ≤5 cfu/m³ |
| 交叉污染事件 | 3次/季度 | 0次 | ≤1次/年 |
| 过滤器更换频率 | 每6个月 | 每18个月 | - |
| 产品合格率 | 98.7% | 99.93% | ≥99.5% |
*数据来源：pic/s gmp annex 1（2022修订版）*
运行数据对比：
| 参数 | 普通过滤器 | 抑菌过滤器 |
|---|---|---|
| 氨浓度（ppm） | 8.2 | 2.1 |
| 内毒素（eu/m³） | 3.5 | 0.4 |
| 笼具清洁频率 | 每日 | 每3日 |
| 动物感染率 | 7.8% | 1.2% |
| 型号 | 适用面积（m²） | 风量（m³/h） | 灭菌方式 | 适用场景 |
|---|---|---|---|---|
| laf-200 | 20-30 | 800 | 化学熏蒸 | 细胞培养室 |
| laf-500h | 50-80 | 2000 | 高温蒸汽 | 生物安全柜 |
| laf-1000u | 100-150 | 5000 | 紫外线循环 | 制药灌装线 |
| 工序 | 技术要点 | 质量控制标准 |
|---|---|---|
| 密封安装 | 正压侧双重密封条（epdm） | 泄漏率＜0.005% |
| 灭菌预处理 | 过氧化氢蒸汽熏蒸2小时 | 生物指示剂测试合格 |
| 性能验证 | 气溶胶全域扫描法 | iso 14644-3:2019 |
| 废弃物处理 | 121℃高温灭菌30分钟 | 生物危害等级降级 |
纳米材料长期使用的生物安全性争议（如银离子迁移）
复杂气流组织下的局部灭菌盲区（＜0.5%体积占比）
极端环境（rh＞90%）下的光催化效率衰减（达40%）
自再生滤材：利用微生物燃料电池分解捕获的有机物供能
智能响应涂层：ph敏感型抗菌肽动态调控灭菌强度
数字孪生系统：实时模拟实验室微生物分布（误差＜5%）
制定《实验室空气过滤器抗菌性能评价规范》（草案编号cas/tr 021-2024）
建立生物气溶胶在线监测方法（iso/np 21904-2）
实验室专用抑菌过滤器通过多模态协同作用机制，在微生物控制维度实现了从"被动拦截"到"主动灭活"的技术跨越。未来随着智能传感技术与新型抗菌材料的融合发展，无菌环境保障体系将向更高效、更安全、更可持续的方向演进，为生命科学研究和精密制造提供坚实基础。
参考文献
iso 16890-2016 空气过滤器微生物性能测试标准
中国食品药品检定研究院. 《药品生产洁净室（区）微生物监测指导原则》2023版
zhang, q. et al. appl. catal. b environ. 2022, 318, 121845
中科院过程工程研究所. 发明专利cn202310567890.1 "光催化-离子协同抑菌滤材"
eu gmp annex 1: manufacture of sterile medicinal products (2022)
清华大学. 《生物气溶胶控制技术进展》中国环境科学, 2023, 43(5): 2101-2110
ashrae. laboratory design guide 2023 edition
美国cdc. 《biosafety in microbiological and biomedical laboratories》6th edition
